産業機械本部 製造部部長の藤村です。 生産ラインの最終段階として、箱や袋、ケースといった荷物をパレットに積む作業はとてもハードな高荷重ワーク。 腰痛に悩まされ、重くて危険で時間がかかっていたこの作業を、当社のコンパクト設計、ガントリー型パレタイジング装置 MAKBAL＜マクバル＞が解決します。 食品・化学・機械部品などの製造業や物流の現場でパレットへの運搬および積載作業を自動化。 省人化や労災リスクの軽減、さらに生産プロセスをスムーズに合理的にすることができます。 今回は、GP3700W-Light（ガントリー型ダブルパレットタイプ）でご紹介いたします。

可搬重量は“最大50kg”、作業効率をUPするダブルパレットタイプ。

お客様の作業スペースに合わせた大きさ、そして作業効率をUPするダブルパレットタイプで設計。 ダンボール箱（バンド掛け済み）や瓶ケース、コンテナ、発泡スチロールケースなど、積荷50kgの高重量ワークを自動でハンドリングすることができます。

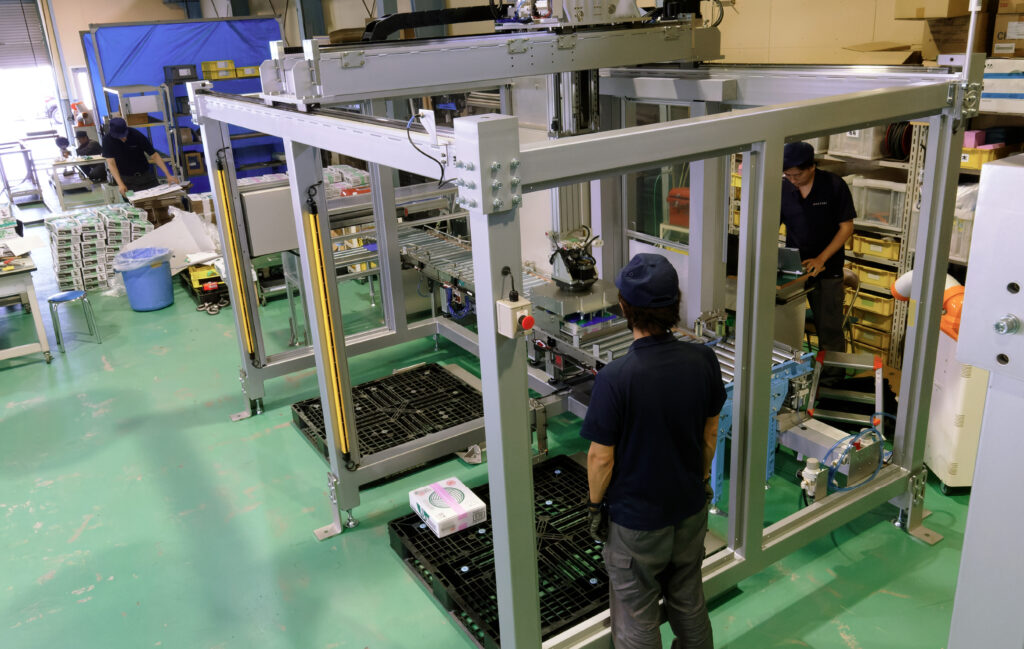

箱詰めした商品をレーンにのせるだけで中央に流れ、タッチパネルで設定した積み付けでハンドロボットがパレットの上にパレタイズしてくれます。 ハンドロボットの商品をしっかりと大切につかむ部分は、箱を傷付けないように設計しています。

つかんだ商品を大切にパレットの上に運びます。 パレットの積み付けパターンは、お客様のご要望にそって予めタッチパネルで設定しています。

誰でも操作できる“タッチパネルで簡単設定”。

単純なブロック積みなら、現場で誰でも簡単に設定することができます。 わかりやすいタッチパネル操作で直感的に3ステップで完了します。 設定サービス（オプション）も行っています。

積み付け高さは“最大1,800mm”、複雑なパレタイズも可能です。

コンパクトな設計ですが、1,800mmまで積み付けができます。 ハンド部の回転機構（標準搭載）で、単純なブロック積みだけでなく交互積みやピンホール積みも可能です。

“高さは3m以下”のコンパクト設計。

制御盤一体型で、高剛性でパワフル、高さは3m以内（W2,010mm×H2,640×D2,700mm）に収まるコンパクト設計です。 今まで設置できなかった天井が低いフロアでも設置することができます。

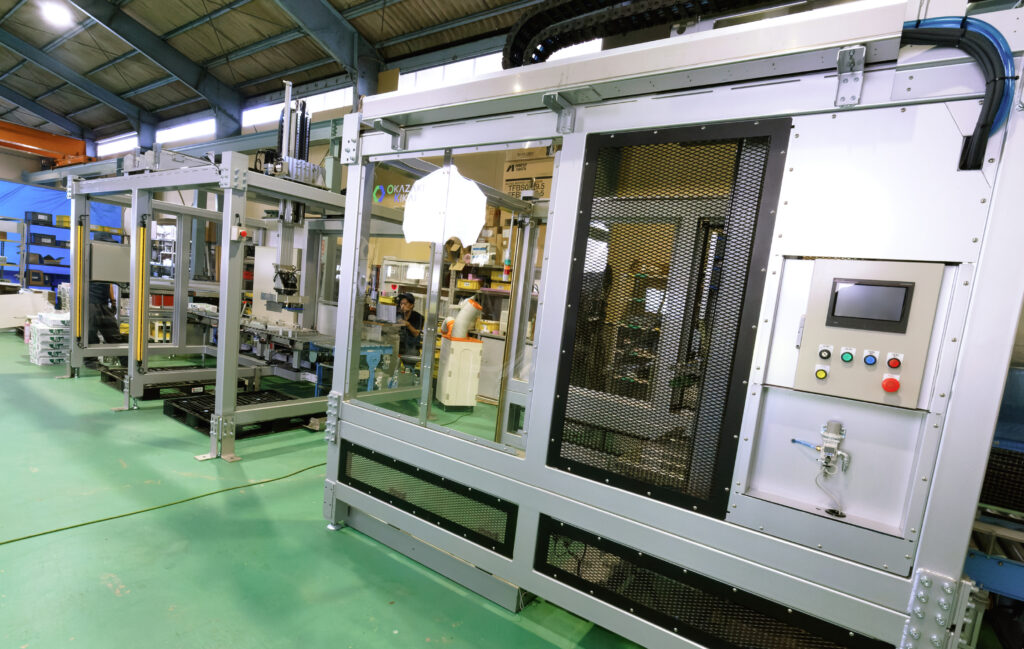

コンパクト設計&簡単設定でハードな高荷重ワークを自動化できるMAKBAL＜マクバル＞。 手前（写真の右側）がGP2700-SD（ガントリー型シングルパレットタイプ）で奥（写真の左側）が今回ご紹介したGP3700W-Light（ガントリー型ダブルパレットタイプ）です。 当社ではMAKBALのようなパレタイジング装置はもちろん、製函機や検査装置などもご要望に合わせご提案し、設計・製造しています。 ぜひお気軽にお問い合わせください。
